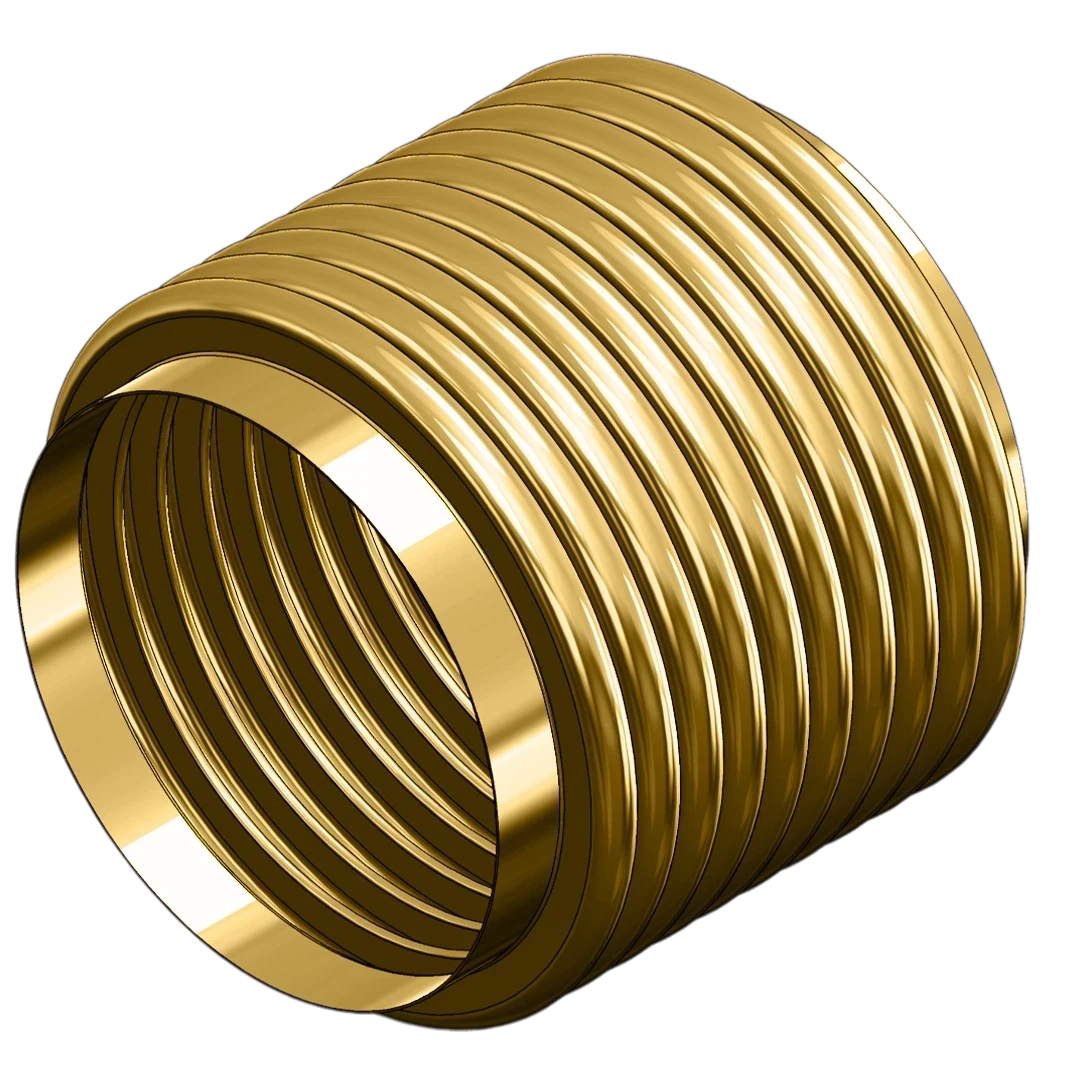

Tubo Metálico Flexível de Passo Fechado em Latão

Características Técnicas

DIÂMETRO INT. Ø (pol.)	REFERÊNCIA	TIPO hel. / par.	Ø ext. (mm)	PASSO FECHADO		COMP. MÍNIMO DE FLEXÍVEL (mm)	PRESSÃO MÁXIMA RECOMENDADA À 20ºC						Peso (kg / m)
				Mínimo Raio Curvatura (mm)			TRABALHO		TESTE		RUPTURA
				DINÂMICO	ESTÁTICO		kgf/cm2	lbf/pol.2	kgf/cm2	lbf/pol.2	kgf/cm2	lbf/pol.2
1/4"	TFX-F	H	12	60	30	90	1,8	26	3	38	7	102	0,22
	TFX1-F		14				50	711	75	1067	200	2845	0,31
	TFX2-F		16				65	924	98	1387	260	3698	0,40
3/8"	TFX-F	H	16	70	40	100	25	20	2	30	6	80	0,24
	TFX1-F		18				41	583	62	875	164	2333	0,34
	TFX2-F		19				60	853	90	1280	240	3414	0,44
1/2"	TFX-F	H	19	80	50	110	1,4	6	2	30	6	80	0,29
	TFX1-F		21				45	640	68	960	180	2560	0,50
	TFX2-F		23				64	910	96	1365	256	3641	0,71
3/4"	TFX-F	H	29	130	60	140	1,0	14	2	21	4	57	0,48
	TFX1-F		31				24	341	36	512	96	1365	0,75
	TFX2-F		33				42	597	63	896	168	2389	1,02
1”	TFX-F	P	38	145	90	160	0,7	10	1	15	3	40	0,64
	TFX1-F		40				21	299	32	448	84	1195	1,09
	TFX2-F		43				30	427	45	640	120	1707	1,54
1.1/4”	TFX-F	P	44	160	110	180	0,8	11	1	17	3	46	0,94
	TFX1-F		46				20	284	30	427	80	1138	1,60
	TFX2-F		48				31	441	47	661	124	1764	2,26
1.1/2”	TFX-F	P	51	200	110	200	0,8	11	1	17	3	46	0,99
	TFX1-F		54				24	341	36	512	96	1365	1,68
	TFX2-F		55				35	498	53	747	140	1991	2,37
2”	TFX-F	P	65	250	180	230	0,5	7	1	11	2	28	1,70
	TFX1-F		67				18	256	27	384	72	1024	2,91
	TFX2-F		69				25	356	38	533	100	1422	4,12
DEMAIS DIÂMETROS SOB CONSULTA
