Manual de Montagem do Eletroduto Metálico Flexível (IP-66) Reusável
|
1. Cortar o corrugado no fundo do elo, utilizando uma ferramenta que não cause danos a superfície da chapa. Ex.: Cortador de tubos manual.  |
|
2. Inserir a união de montagem no corrugado.  |
|

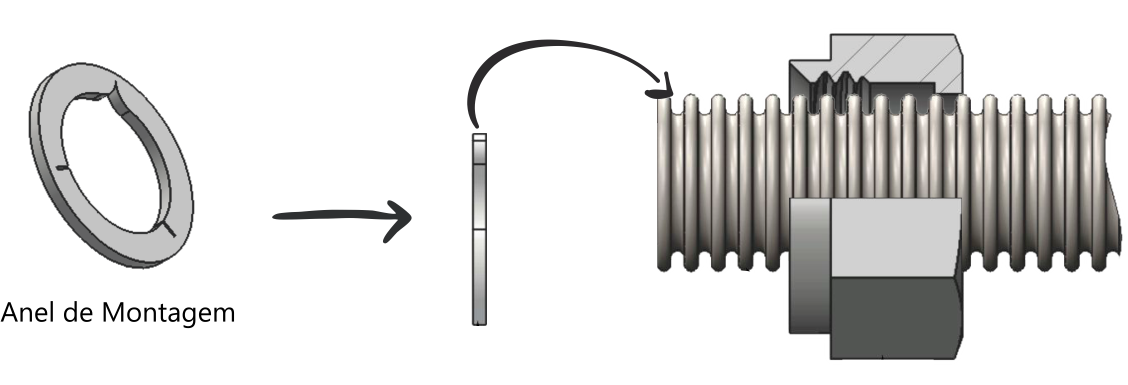

3. Posicionar o anel de montagem no 1º (primeiro) canal a partir da face do corrugado. E fechar com auxílio de alicate.  |
|
4. Encaixar arruela de vedação na face do corrugado.  |
|
5. Montar/rosquear o adaptador macho/macho ou fêmea/macho na conexão do equipamento, conforme especialização do projeto.  |
|
6. Montar/rosquear a extremidade macho do adaptador na União de Montagem e realizar aperto até a total compressão dos elos do corrugado entre anel de montagem e arruela de vedação. Torque máximo de aperto recomendado 30 N.m
|
